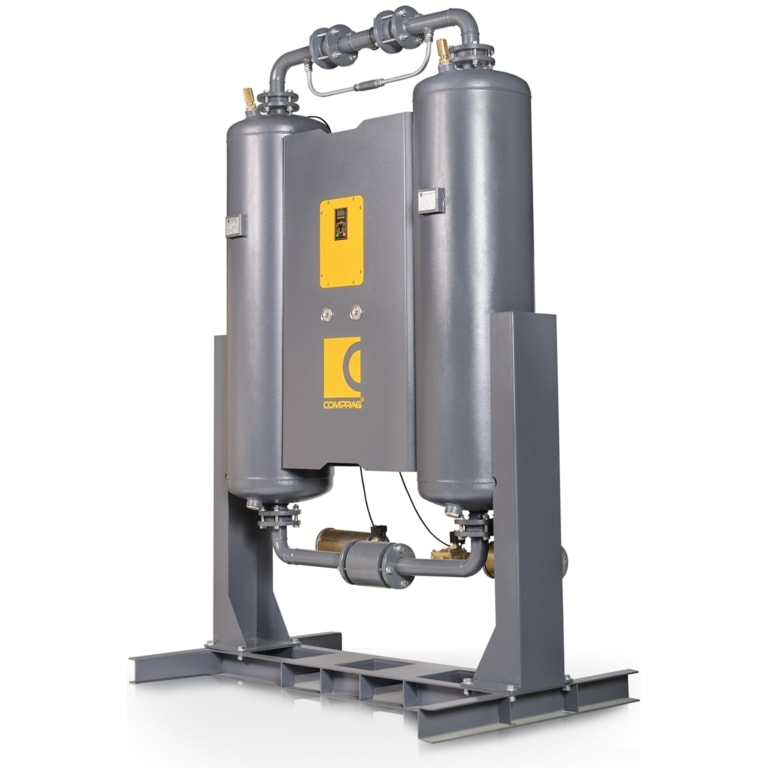

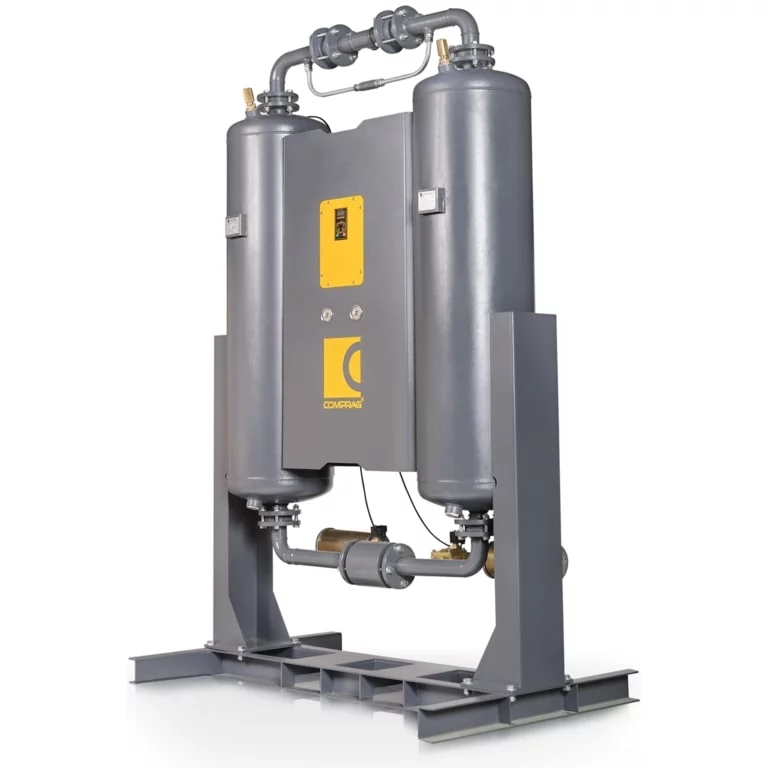

Осушитель воздуха Comprag ADX-30

Описание

Модификации

• ADX-30-F (осушитель адсорбционные холодной регенерации с точкой росы -40С + фильтры на вход/выход) - 1920 €

• ADX-30-F-PDP (осушитель адсорбционные холодной регенерации с точкой росы -40С + фильтры на вход/выход + датчик точки росы) - 2750 €

Описание

Адсорбционные осушители Comprag ADX работают с постоянной точкой росы -40°С. Ресиверы большого диаметра заполнены оптимальным количеством адсорбента (поглотителя влаги).Сжатый воздух движется внутри ресивера с умеренной скоростью, с относительно большим временем соприкосновения с адсорбентом, обеспечивая эффективный процесс осушки.Осушители оснащаются качественными функциональными клапанами, с долгим сроком эксплуатации.

Переключение режимов работы осушка-продувка осуществляется электронным контроллером с периодичностьюциклов 10 минут.

Функциональные особенности

• Полностью автоматический режим работы.

• Постоянная точка росы -40°C.

• Качественный адсорбент с крупной зернистостью.

• Оптимальная цикличность работы 10 мин.

• Регулировка количества продувочного воздуха.


Количество воздуха на восстановление рабочего давления в ресивере

Адсорбционные осушители Comprag работают с оптимальной для эксплуатации продолжительностью цикла в 10 минут. Уменьшение количества циклов осушка-продувка уменьшает эксплуатационную нагрузку на ресиверы, запорную арматуру и десикант. Кроме того, продолжительный цикл работы уменьшает потери давления воздуха на восстановление рабочего давления в ресивере, перешедшем в режим осушки:

• При двухминутном цикле осушка-продувка на восстановление рабочего давления в ресивере тратится около 7,5% от осушаемого сжатого воздуха.
• При используемом в осушителях Comprag десятиминутном цикле, на восстановление рабочего давления в ресивере тратится всего около 1% от общего количества очищаемого воздуха.

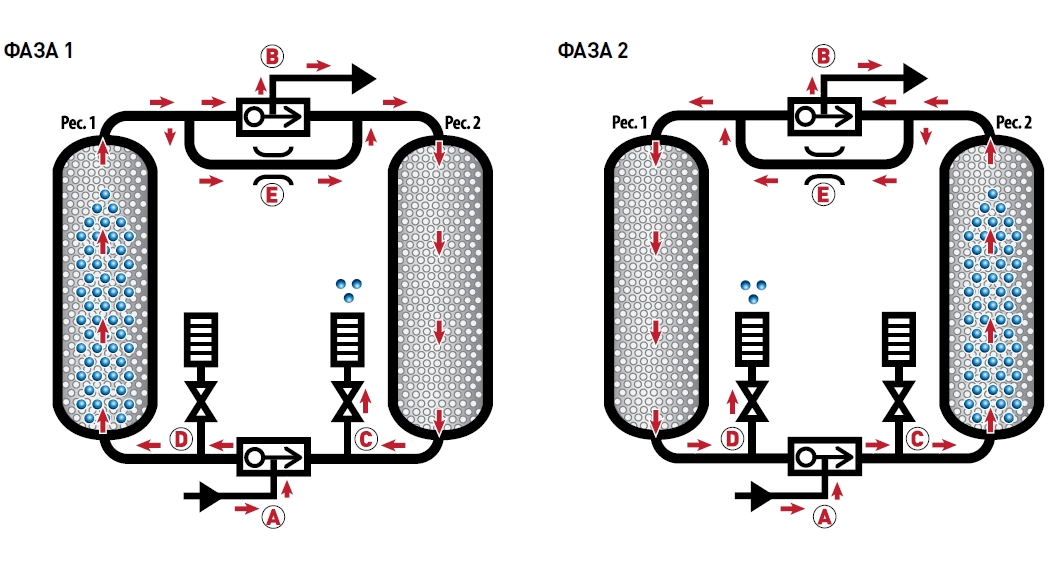

Принцип работы адсорбционных осушителей Comprag

ФАЗА 1

Ресивер 1 находится в режиме осушки.

Насыщенный влагой сжатый воздух поступает в Ресивер 1 через нижний распредели-тельный клапан А. Давление внутри Ресивера 1 нарастает до рабочего давления линии. Находящийся внутри Ресивера 1 адсорбент впитывает влагу из воздушного потока. Сухой сжатый воздух выходит в линию через верхний распределительный клапан B.

Ресивер 2 находится в режиме продувки.

Разгрузочный клапан C открыт, и воздух, с накопленной в Ресивере 2 влагой,выходит в атмосферу.

Небольшая часть сухого сжатого воздуха через перепускной клапан Е направляется в Ресивер 2 (продувочный воздух).

Продувочный воздух выносит в атмосферу всю накопленную адсорбентом влагу.

ФАЗА 2

С цикличностью 10 минут режим работы меняется.

Разгрузочный клапан C Ресивера 2 закрывается, а разгрузочный клапан D Ресивера 1 открывается. В это же время распределительные клапаны A и B меняют положение ипускают поток влажного воздуха через Ресивер 2, который переходит в режим осушки.

Ресивер 1 переходит в режим продувки и стравливает накопленную адсорбентом влагу в атмосферу.
